Диагностический сканер OBD2 ELM

#1

Сообщение admin » 25 фев 2016, 16:50

Кто какие использует диагностические сканеры ошибок по протоколу OBD2? Где заказывали?

Аватара пользователя
vadim_rzn
Майор
Майор
Сообщения: 479
Зарегистрирован: 05 ноя 2015, 16:58
Откуда: Рязань - Столица ВДВ
Авто: GL+
Прошлый авто: Lacetti 1,6 AT
Благодарил (а): 32 раза
Поблагодарили: 169 раз

Диагностический сканер OBD2 EML

#2

Сообщение vadim_rzn » 25 фев 2016, 17:33

У меня вот такой
OBD EML - сканер.png
OBD EML - сканер.png (123.3 КБ) 5982 просмотра
покупался четыре года назад на Диалэкстриме. Пользую его с Torque под Андроид. Прописал себе несколько профилей под свои машины.
Белый GL+, АТ, Монопривод, штатный подлокотник, родной багажник SX4, чехлы с алькантарой от Автопилота, волговские сигналы, стальная защита от Rival

Vic-T
Маршал
Маршал
Сообщения: 1606
Зарегистрирован: 10 янв 2016, 23:43
Откуда: Кишинев
Авто: Vitara 1.6 AT AWD GLX
Прошлый авто: Много разных
Благодарил (а): 914 раз
Поблагодарили: 626 раз

Диагностический сканер OBD2 EML

#3

Сообщение Vic-T » 25 фев 2016, 18:53

vadim_rzn писал(а):У меня вот такой Изображение покупался четыре года назад на Диалэкстриме. Пользую его с Torque под Андроид. Прописал себе несколько профилей под свои машины.



Что с ним можно посмотреть и поправить на Витаре?

Аватара пользователя
vadim_rzn
Майор
Майор
Сообщения: 479
Зарегистрирован: 05 ноя 2015, 16:58
Откуда: Рязань - Столица ВДВ
Авто: GL+
Прошлый авто: Lacetti 1,6 AT
Благодарил (а): 32 раза
Поблагодарили: 169 раз

Диагностический сканер OBD2 EML

#4

Сообщение vadim_rzn » 25 фев 2016, 20:13

От софта зависит.
Я пользуюсь Torque. Можно просмотреть и сбросить ошибки в ЭБУ. С помощью приборной панели на экране телефона — осуществляет индикацию текущих параметров: температура двигателя, напряжения бортовой сети, обороты двигателя, положение дроссельной заслонки, скорость (средняя, текущая), ускорение, пробеги (суточный, путевой), расходы топлива (мгновенный, средний и др.), дает возможность посмотреть скручен ли пробег на приборке, еще параметры.
Белый GL+, АТ, Монопривод, штатный подлокотник, родной багажник SX4, чехлы с алькантарой от Автопилота, волговские сигналы, стальная защита от Rival

Аватара пользователя
Dj-ikss
Полковник
Полковник
Сообщения: 889
Зарегистрирован: 09 сен 2015, 19:31
Откуда: Город
Авто: Creta 2.0 АКПП 4WD
Благодарил (а): 1 раз
Поблагодарили: 368 раз

Диагностический сканер OBD2 EML

#5

Сообщение Dj-ikss » 25 фев 2016, 20:57

vadim_rzn писал(а):От софта зависит.
дает возможность посмотреть скручен ли пробег на приборке, еще параметры.

А вот тут оооооочень сомневаюсь.
Пробег хранится только в приборке, а точнее в микросхеме памяти atmel , ну например 26c16 либо что-то подобное' суть этих микрух одинаковая и никакой связи данной микросхемы с эбу автомобиля - нет. Данные в цифрах из этой микрухи выводятся на дисплей.
Конечно не 100% , т.к. именно на витаровской приборке не мотал еще пробеги, но на большинстве японцев - вышеописанная схема, да даже на лексусах такой алгоритм ( конечно на свежих может что-то и изменилось, редко с ними связываюсь). Японцы особо не заморачиваются насчет хранения пробега во всех блоках, как например на французах и т.п. - там да, в каждом блоке прописан пробег и через сканер все видно.

Если это не так, приложите скан этого параметра - очень интересно посмотреть, т,к, впервые слышу и вижу.

haller
Полковник
Полковник
Сообщения: 822
Зарегистрирован: 07 сен 2015, 21:31
Откуда: Санкт-Петербург
Авто: Vitara 1.6 AT GL+ Vitara S 1.4
Прошлый авто: Много разных
Благодарил (а): 12 раз
Поблагодарили: 343 раза
Контактная информация:

Диагностический сканер OBD2 EML

#6

Сообщение haller » 25 фев 2016, 22:21

ЕЛМ не в состоянии читать пробег ни на чем. Он читает только ЭБУ двигателя, причем не всегда правильно видит ошибки, некоторые вообще не видит. Протестировано с 10 елм и разные софты. В принципе это игрушка. Очень часто приезжают на диагностику и обьясняют что у них елм и типа все круто, но авто не едет, ну и т.д. По сути это бортовой компьютер, но более продвинутый. Такое может любой мультитроникс, но он на порядок дороже, из-за дешевизны ЕЛМ себя оправдывают на все 100.
На ебее и т.д. можно купить рублей по 300 у нас где то от 600. Причем как я понял от цены ничего не зависит. Проги на андроид можно скачать в андроид маркете, как бесплатные так и платные, имейте ввиду много не русифицированных.
Есть работающие по вай фаю, блютузу, так же и по шнурку. Есть программы под винду.
Я лично использую ЕЛМ как тестер. Есть много любителей переполюсовать диагностический разьем, что бы не спалить нормальные шнурки сначала сую ЕЛМ, если работает, значит подключаю уже оборудование.
У меня Скан док. Дельфи, это те что читают Сузуки, ну и еще пара шнурков.
Фото моих работ и машин. стеретьошибки.рф или vk.com/avtoryki

Аватара пользователя
vadim_rzn
Майор
Майор
Сообщения: 479
Зарегистрирован: 05 ноя 2015, 16:58
Откуда: Рязань - Столица ВДВ
Авто: GL+
Прошлый авто: Lacetti 1,6 AT
Благодарил (а): 32 раза
Поблагодарили: 169 раз

Диагностический сканер OBD2 EML

#7

Сообщение vadim_rzn » 26 фев 2016, 08:37

На Лачетти, параметр пробега работал. Сам не раз проверял. Вот пост с 4pda. На Лачетти-форуме была тема.
Белый GL+, АТ, Монопривод, штатный подлокотник, родной багажник SX4, чехлы с алькантарой от Автопилота, волговские сигналы, стальная защита от Rival

Аватара пользователя
suzuk
Генерал-майор
Генерал-майор
Сообщения: 960
Зарегистрирован: 08 июн 2016, 19:45
Откуда: Земля
Авто: Vitara 1.6 AT GL+
Прошлый авто: BMW530iA (2001)
Благодарил (а): 127 раз
Поблагодарили: 303 раза

Адаптер OBD2

#8

Сообщение suzuk » 10 июл 2016, 21:59

Привет всем!
...вот сегодня наткнулся в инете Suzuki SDT-II Diagnostic - программа для диагностики автомобилей Suzuki.
У кого нибудь есть какой нибудь опыт или инфа по этой проге? Какой шнурок нужен и т.д.
Прогу можно скачать на всем известном торренте... :D
IN GOD WE TRUST

Acden
Старший сержант
Старший сержант
Сообщения: 110
Зарегистрирован: 20 дек 2015, 17:28
Авто: New Vitara 2015 (планирую)
Прошлый авто: ИЖ «Фабула»
Благодарил (а): 13 раз
Поблагодарили: 6 раз

Suzuki SDT-II Diagnostic

#9

Сообщение Acden » 04 авг 2016, 19:39

А что именно Вы ей хотите сейчас диагностировать?

p.S. Шнурок у меня есть, всё думал какой бы программой затестить. У меня Torque Pro, но она вроде показывает только общие параметры + ошибки вроде умеет.

Аватара пользователя
suzuk
Генерал-майор
Генерал-майор
Сообщения: 960
Зарегистрирован: 08 июн 2016, 19:45
Откуда: Земля
Авто: Vitara 1.6 AT GL+
Прошлый авто: BMW530iA (2001)
Благодарил (а): 127 раз
Поблагодарили: 303 раза

Suzuki SDT-II Diagnostic

#10

Сообщение suzuk » 04 авг 2016, 23:12

Acden писал(а):Источник цитаты А что именно Вы ей хотите сейчас диагностировать?


Ну скажем ошибки потереть,адаптации сбросить если надо,параметры глянуть...
IN GOD WE TRUST

Аватара пользователя
Dj-ikss
Полковник
Полковник
Сообщения: 889
Зарегистрирован: 09 сен 2015, 19:31
Откуда: Город
Авто: Creta 2.0 АКПП 4WD
Благодарил (а): 1 раз
Поблагодарили: 368 раз

Suzuki SDT-II Diagnostic

#11

Сообщение Dj-ikss » 05 авг 2016, 06:52

Судя по названию - офицальная программа для диагностики, видимо взломанная. Интересно какой там функионал....

Harold
Старший сержант
Старший сержант
Сообщения: 103
Зарегистрирован: 04 сен 2016, 20:48
Откуда: Урал, Россия
Авто: Vitara 2015 GL+ 1.6 MT
Благодарил (а): 8 раз
Поблагодарили: 4 раза

Suzuki SDT-II Diagnostic

#12

Сообщение Harold » 05 сен 2016, 00:50

К ней же, наверное, специальный диагностический сканнер нужен?

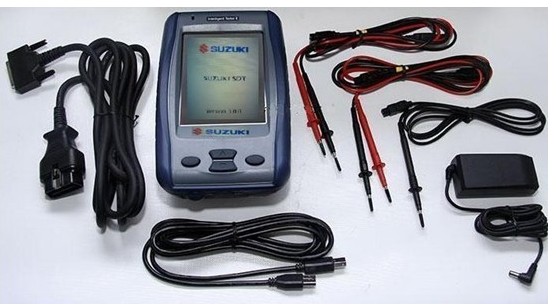

Яндекс даёт такую картинку:


На телефоне с Android использую программу SZ Viewer (бесплатную). Работает с Vitara!

Аватара пользователя
Dj-ikss
Полковник
Полковник
Сообщения: 889
Зарегистрирован: 09 сен 2015, 19:31
Откуда: Город
Авто: Creta 2.0 АКПП 4WD
Благодарил (а): 1 раз
Поблагодарили: 368 раз

Suzuki SDT-II Diagnostic

#13

Сообщение Dj-ikss » 05 сен 2016, 09:00

Harold писал(а):Источник цитаты К ней же, наверное, специальный диагностический сканнер нужен?

есть отдельно сканер - как на фото выше.
есть отдельно программа для ПК , к ней нужен дополнительный блок через который поключается шнур от ОБД2 к УСБ

Harold
Старший сержант
Старший сержант
Сообщения: 103
Зарегистрирован: 04 сен 2016, 20:48
Откуда: Урал, Россия
Авто: Vitara 2015 GL+ 1.6 MT
Благодарил (а): 8 раз
Поблагодарили: 4 раза

Suzuki SDT-II Diagnostic

#14

Сообщение Harold » 05 сен 2016, 09:23

Dj-ikss писал(а):есть отдельно программа для ПК , к ней нужен дополнительный блок через который поключается шнур от ОБД2 к УСБ


Это ELM 327, например?

А программа и по BT, и по Wi-Fi и шнурку подключается?

Аватара пользователя
Dj-ikss
Полковник
Полковник
Сообщения: 889
Зарегистрирован: 09 сен 2015, 19:31
Откуда: Город
Авто: Creta 2.0 АКПП 4WD
Благодарил (а): 1 раз
Поблагодарили: 368 раз

Suzuki SDT-II Diagnostic

#15

Сообщение Dj-ikss » 05 сен 2016, 11:16

Harold писал(а):Источник цитаты Это ELM 327, например?

Ну что то подобное.
Сама программа без этого блока работать не будет. У нас только через шнурок работало. Возможно есть и с поддержкой блютус.
